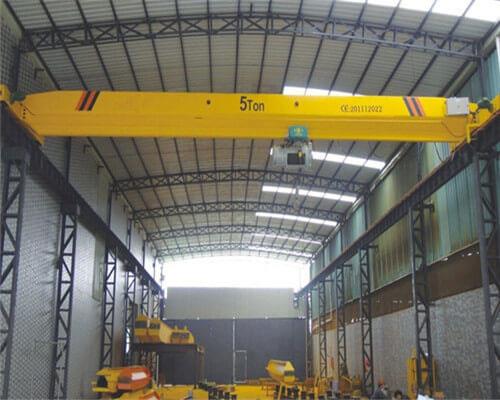

5 tone jednoobraznoj dizalica s električnim podiznim vratima

- Apr 26, 2018 -

Osnovne informacije

Ime: 5 Ton Jednokrevetna greda s nadzemnim dizalicama s električnim podiznim vratima

Model NO .: LDA

Vrsta: Jedna greda s kranom

Maks. Opterećenje podizanja: 5ton

Nazivna nosivost: 0,5-32t

Maks. Visina podizanja: 30m

Polje: 7,5m-31,5m

Brzina podizanja: 8 / 0,8 (7 / 0,7) M / Min

Brzina putovanja: 20/30 M / Min

Radna dužnost: A3-A5

Primjena: Građevna uporaba

Izvor napajanja: Električni

Vrsta kretanja: kotač

Transportni paketi: kutije za papir i drvene kutije

Specifikacija: CCC, ISO9001

Podrijetlo: Xinxiang, He'an, Kina

Opis proizvoda

Informacije o Proizvodu

Jednobradna dizalica s LD modelom poboljšana je i dizajnirana na temelju LDA modela. Karakterizira ga više razumna struktura i čelik čelika veće čvrstoće u cjelini. Upotrebljava se zajedno s CDI modelom, električnim dizalom MDI modelom kao kompletnim postoljem, lagana je dizalica s kapacitetom od 1 do 10 tona. Raspon je 7,5 do 22,5 m. Radna ocjena je A3-A5. Radna temperatura je -25 do 40.

Ovaj proizvod je široko korišten u biljkama, skladištima, materijalnim zalihama za podizanje robe. Zabranjeno je koristiti opremu u gorivom, eksplozivnom ili korozijskom okruženju.

Ovaj proizvod ima dvije operativne metode, tlo ili operativnu sobu koja ima otvoreni model i zatvoreni model i može se postaviti na lijevu ili desnu stranu prema praktičnoj situaciji. I smjer ulaska u vrata ima dva oblika, sideway i završava kako bi zadovoljili korisnike, izbor pod različitim uvjetima.

komponente

snop	Glavni greda, kola na krajevima, Crab Frame proizveden iz kutije ploče dizajn / valjane sekcije. Ako je potrebno, može se osigurati 100% radiografija svih zavarivačkih spojeva mosta i krakova.
Električni dijelovi	Marke Schneider / DK1
Motori	Česti start, vožnja unatrag i kočenje, podnožje na podlogu prašine TESC / TEFC, s. kavezni motori s integriranim sigurnosnim kočnicama, izolacijska klasa FH, zaštita IP54 za podizanje, CT & LT kretanja. Vučni kavezni motori s indukcijskim dizalicama poznatog proizvođača (Motori se mogu koristiti po mogućnosti JIAMUSI / NANJINGZONGCHANG make), CDF25%, Potpuno zatvoreni, hlađeni ventilatorom, izolacijska klasa-F i potvrđujući da su najnoviji GB / T 1032-2005.
kočnice	Nezavisni hidraulični kočni kočni rotor ili "Neuspjeh na siguran" način djelovanja Elektrohidraulički bubanj / disk kočnice koje se trebaju održavati kako bi mehanizam držao u položaju odmah čim se napajanje "OFF" slučajno ili namjerno za sve kretnje.
Mjenjač	Precizni zupčanici sa zupčanicima i zupčanici s tvrdoćom od 250 do 350 BHN izrađeni od čelika od ugljičnih čelika, glatki rad i dugi vijek trajanja, mogu opremiti SEW / ABB robnom markom visoke kvalitete
Električna ploča	Modularna izvedba, jednostavna za instalaciju i održavanje, pouzdan rad, osiguravaju manje strujnih krugova, vodove i kompaktne stezaljke. Zaštita od preopterećenja motora radi sprječavanja preopterećenja Ako se upravlja kabinom, može se opremiti klima uređajem i jednostavnom i ekonomičnom kontrolnom pločom.
Ograničeni prekidač	Za preko podizanje i spuštanje: Shunt, podesivi tip. Dvosmjerna tipa poluge za CT u oba smjera i LT oba smjera poznatih robota. Sigurnosni prekidači za graničnike će se osigurati kako bi se spriječilo prelazak u svim pokretima
Upravljačka ploča	Kroz upravljanje kabelom kao i s glavnim kontrolerom s gumbom za uključivanje, isključivanje, gore, dolje, naprijed, natrag, lijevo, desno, morsko svjetlo i zaustavljanje u nuždi. Radni napon napona 36Volts, vješanje na kraju greda s mosta. Upravljačka ploča dizalice mora se sastojati od osigurača, prekidača prekidača zraka, prekidača transformatora, releja, itd. Žice / kabeli trebaju biti numerirani prema dijagramu kruga. Dijagram ožičenja pokrivenog listovima koji se stavlja na unutrašnjost vrata panela.

Tehnički podaci

Kapacitet podizanja (T)

1,2,3,5,10T

16,20T

Span (M)

7.5-22.5M

Mehanizam vožnje dizalicom

Brzina putovanja (m / min)

Omjer reduktora

58.78

39.38

26.36

19.37

15.88

58.78

39.38

26.36

19.37

15.88

Motor

Model

ZDY21-4

ZDY122-4

ZDY131S-4

Snaga (kw)

2 × 0,8

2 × 1.5

1,5 × 2

2.2 × 2

Rotacija (m / min)

1380

Mehanizam za podizanje

Model električnog podizanja

CD1 / MD1

MD1 / HC

(električno podizanje) i električni mehanizam za podizanje

Brzina podizanja (m / min)

8,8 / 0,8,7,7 / 0,7

3,5 3,5 / 0,35

Visina podizanja (m)

6, 9, 12, 18, 24, 30

12,18,24,30

Brzina putovanja (m / min)

20 (30)

Motor

Koni s kaveznim kavezom

Radna dužnost

A3-A5

Napajanje

380V 50HZ tri faze

Promjer kotača

270mm

370mm

Širina staze

37-70mm

Prednost:

1). Kvaliteta prve klase s konkurentnom cijenom

2). Kompaktan dizajn, optimalno korištenje veličine radnih površina

3). Razumna struktura, povoljne performanse

4). Jednostavno upravljajte teretom i točno postavite teret

5). Glatko pokretanje i zaustavljanje

6). Superiorna sigurnost i pouzdanost

7). Niska buka, udobna kabina i dobar pogled

8). Minimalno i jednostavno održavanje, izvrsna izmjenjivost dijelova i komponenti

9). Sprema podatke o električnoj energiji

10). "One-Stop Shop" za vaše potrebe dizalice i dizala

Sigurnosne značajke:

1. Zaštita od preopterećenja: Ako je materijal iznad kapaciteta, dizalica će dati oštro upozorenje za zaštitu.

2. Sigurnosna kočnica: Ako se osoblje za operacije susreće s nekim izvanrednim situacijama, mogli bismo pokrenuti sustav za kočenje u slučaju nužde kako bismo zaštitili srodno blago.

3. Način kontrole: Kontrola prostorije ili daljinski upravljač kako biste izbjegli bilo kakvu ozljedu operatera

4. Glavni motor za podizanje: s toplinskom zaštitom i zaštitom od valute.

5. Kuke s zasunom

6. Gumeni odbojnici

7. Zaštitno uzemljenje

8. Prekidač dizalice i prekidač za kretanje

9. Karakteristike podsklopova ispituju se prije samog sastavljanja.

10. Sve dizalice moraju biti unaprijed označene i ispitane prije odlaska iz tvornice i ponuditi certifikaciju ispitivanja.

usluge:

Jamstveni rok: Osigurat ćemo 12 mjeseci jamstva za glavno tijelo. U roku od 12 mjeseci, postoji problem kvalitete s glavnim tijelom (ne uključujući nosive dijelove), mi ćemo organizirati naše profesionalne inženjere za pružanje usluga popravka. Također ćemo osigurati jednu grupu koja nosi dijelove besplatno.
Servis instalacije: Ako klijent ne treba naše inženjere za instalaciju, pružat ćemo usluge daljinskog savjetovanja. Također smo mogli organizirati inženjere za pružanje usluga instalacije ako je potrebno kupcu.
Periodično praćenje situacije za posluživanje dizalica. Prikupljanje komentara kupaca, razvoj boljih proizvoda i usluga.
Bilo kakvi problemi dolaze u korištenju, ako to zbog kvalitete preuzimamo punu odgovornost, i dogovoriti profesionalni prodajni odjel za pružanje rješenja. ako je zbog pogrešnog poslovanja ili drugih problema pružit ćemo profesionalnu tehničku potporu ili dogovoriti naše inženjere kako bi pomogli potrebama kupca.

Zašto nas odabrati?

1. Jedna do jedna usluga jamči najbolje iskustvo kupnje za vas.

2. Jaki proizvodni kapacitet i profesionalni radnici jamče vam kratku dostavu.

3. Stroga inspekcija isporuke jamči proizvode visoke kvalitete.

Obavijest o narudžbi:

1. Kapacitet podizanja.

2. Visina podizanja: ___m (kuka na sredini)

3. Duljina razmaka: ___m (željeznički centar do željezničkog centra)

4. Napajanje: Napon.

5. Trebate li nam dati tračnice? Ako vam treba, recite nam koliko dugo.

6. Bilo bi bolje ako nam možete poslati crtanje radionice.

7. Uvjeti plaćanja: T / T, L / C.
