Kapacitet do 16 tona konvencionalne dizalice s jednom gredom

- May 03, 2018 -

Osnovne informacije

Ime: Kapacitet do 16 Ton Jednokrevetna nadzemna dizalica

Model NO .: LD

Visina podizanja: do 20m

Radna grupa: A3-A5

Metoda kontrole: Pendent / Wireless

Primjena: Građevna uporaba, uporaba radionice, uporaba mineralne površine

Vrsta remenja: Žičana užad

Izvor napajanja: Električni

Vrsta kretanja: kotač

Instalacija: sastavljena

Vrsta toranjske dizalice: Kamionski dizalica na cesti

Transportni paket: drveni okvir

Specifikacija: Kapacitet: 2-10T, Raspon: 5-30M

Podrijetlo: Henan, Kina

Opis proizvoda

Dio 1: Opis

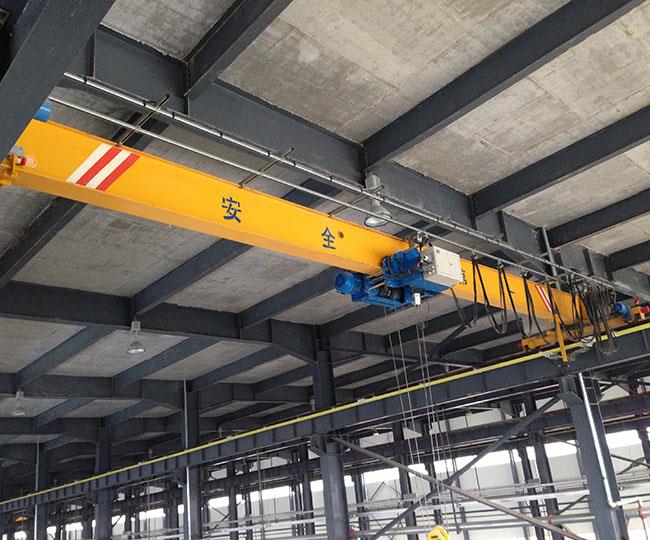

Jednokratna dizalica s jednostrukim nosačem LD tipa obično se sastoje od jedne konstrukcije greda. To može biti izgrađen s čeličnim gredama ili čvršćim tipom grede za zavarivanje. Jednokratne dizalice tipične su tipičnije kada je kapacitet dizanja manji od 20T. LD jednoslojne konstrukcijske dizalice široko se koriste u našem industrijskom polju. Primjenjuje se na čeličnoj tvornici, hidroelektranama, skladištu, radionici, proizvodnoj liniji, održavanju, transportu materijala, skladištu opreme i slično. Imamo sveobuhvatnu standardnu opremu i široku paletu pribora koji odgovaraju individualnim zahtjevima.

Dio 2: Detaljna konfiguracija:

1 - mehanizam za podizanje
- Montažni žičani konopac ili lančana podizača kao opcija: - brzina podizanja: jednokratna ili dvojna po potrebi
- Brzina kolica: jednokratna ili dvostruka ili manje koraka po potrebi
- Visoke performanse uz najisplativiju cijenu

2-kraj kola
zategnutog kutija
- Modula dizajn
kao opciju s motornim kavezom s okruglicama ili s meko pokretačem
- Brzina putovanja: jednokratna ili dvostruka ili manje koraka po potrebi

3-glavni greda
- Čvrsto zavareni okvir Greda ili čvrsti dio šupljeg čelika
- Modula dizajn
- Izrađen od čelika Q235 ili Q345
- Dizajnirano odstupanje <1 50="">

4-Control
- nezavisna kontrola viseće vožnje duž C-staze
- ili bežičnu kontrolu kao opciju
ili kao nadzor nad kabinom kao opciju

5-Električni dio
- strujni kabel (kao opcija)
Upravljačke ploče su IP54 ili IP44 ovisno o radnom ambijentu.
- Komponente su smještene na način održavanja, a cjelokupni izgled pruža dobru zaštitu
- Žičani kabeli su suspendirani na kabelskim sedlerima, pričvršćeni na kolica za kabele, koji se izvode u pocinčanim C-stazama.
- Glavni električni dio u marki Schneider ili Siemens

Slika 6
- zaštita korozije kroz uklanjanje hrđe mehaničkim puškom SA 2.5
-Prvi sloj premaza epoksida 30 mikrona
- drugi sloj epoksidnog premaza 30 mikrona
- treći sloj premaza poliuretana 40 mikrona
- prosječna debljina: oko 100 mikrona
- Boja: žuta ili narančasta po zahtjevima

7-Sigurna zaštita
- Prekidač isključivanja
- zaštita od prevelikih vrijednosti
- zaštita usta
- križanje i dugotrajna zaštita
- podizanje zaštite putovanja
- Prekomjerno zagrijavanje motora

Dio 3: Skica i tehnički podaci

Kapacitet (t)	raspon (m)	ukupna težina (G)	maks. opterećenje kotača (kN)	min opterećenja kotača (kN)	H1	H2	H3	W	B	C1	C2
1	7.5	1.67	8.9	3.9	490	910	550	2000	2500	796	1274
	8	1.72	9.1	4.0
	8.5	1.77	9.2	4.1
	9	1.81	9.4	4.3
	9.5	1.86	9.5	4.4
	10	1.91	9.7	4.5
	10.5	1.96	9.8	4.6
	11	1.95	9.8	4.6
	11.5	2.00	10.0	4.7
	12	2.05	10.1	4.8
	12.5	2.09	10.2	4.9
	13	2.14	10.4	5.0
	13.5	2.19	10.5	5.2
	14	2.24	10.6	5.3
	14.5	2.43	11.1	5.8		955	595	2500	3000
	15	2.48	11.3	5.9
	15.5	2.53	11.4	6,0
	16	2.58	11.5	6.1
	16.5	2.63	11.7	6.3
	17	2.66	11.7	6.3
	17.5	2.85	12.2	6.8	530	970	650
	18	2.90	12.4	6,9
	18.5	2.96	12.5	7.1
	19	3.01	12.7	7.2
	19.5	3.02	12.7	7.2
	20	3.20	13.1	7.7	580		700	3000	3500
	20.5	3.26	13.3	7.8
	21	3.32	13.4	8.0
	21.5	3.37	13.6	8.1
	22	3.43	13.7	8.2
	22.5	3.49	13.9	8.4
	23	4.07	15.3	9.8	660	990	800	3500	4000
	23.5	4.13	15.5	10.0
	24	4.20	15.7	10.2
	24.5	4.26	15.8	10.3
	25	4.32	16,0	10.5
	25,5	4.39	16.2	10.6
	26	5.35	18.6	13.0	745	1010	900	4000	4500
	26.5	5.43	18.8	13.2
	27	5.52	19,0	13.5
	27,5	5.60	19.2	13.7
	28	5.68	19.4	13.9
	28.5	5.76	19.6	14.1
Kapacitet (t)	raspon (m)	ukupna težina (G)	maks. opterećenje kotača (kN)	min opterećenja kotača (kN)	H1	H2	H3	W	B	C1	C2
2	7.5	1.79	13.8	4.1	490	1080	550	2000	2500	871	1274
	8	1.84	14,0	4.2
	8.5	1.88	14.1	4.3
	9	1.93	14.3	4.4
	9.5	1.98	14.5	4.5
	10	2.03	14.7	4.6
	10.5	2.07	14.8	4.7
	11	2.12	15.0	4.8
	11.5	2.25	15.4	5.1		1125	595
	12	2.30	15.5	5.3
	12.5	2.35	15.7	5.4
	13	2.40	15.8	5.5
	13.5	2.45	16,0	5.6
	14	2.50	16.1	5.8
	14.5	2.62	16.5	6.1	580	1140	700	2500	3000
	15	2.68	16.6	6.2
	15.5	2.74	16.8	6.3
	16	2.79	17.0	6.5
	16.5	2.85	17.1	6.6
	17	2.91	17.3	6.8
	17.5	3.23	18.1	7.6	660	1160	800
	18	3.30	18.3	7.7
	18.5	3.36	18.5	7.9
	19	3.42	18.6	8.0
	19.5	3.49	18.8	8.2
	20	4.09	20.3	9.7	785	1135	900	3000	3500
	20.5	4.17	20.5	9.9
	21	4.24	20.7	10.1
	21.5	4.32	20,9	10.3
	22	4.40	21.1	10.5
	22.5	4.47	21.3	10.7
	23	5.31	23.4	12.7	820	1200	1000	3500	4000
	23.5	5.40	23.7	13.0
	24	5.49	23,9	13.2
	24.5	5.57	24.1	13.4
	25	5.66	24.3	13.6
	25,5	5.75	24.6	13.8
	26	6.40	26.2	15.5	875	1250	1100	4000	4500
	26.5	6.50	26.5	15.7
	27	6.60	26.7	16,0
	27,5	6.69	27,0	16.2
	28	6.79	27.2	16.4
	28.5	6.89	27,5	16.7
Kapacitet (t)	raspon (m)	ukupna težina (G)	maks. opterećenje kotača (kN)	min opterećenja kotača (kN)	H1	H2	H3	W	B	C1	C2
3	7.5	1.93	18.9	4.2	530	1255	650	2000	2500	818,5	1291
	8	1.98	19.1	4.3
	8.5	2.03	19.4	4.4
	9	2.09	19.6	4.5
	9.5	2.14	19.8	4.7
	10	2.20	20.0	4.8
	10.5	2.25	20.2	4.9
	11	2.31	20.4	5.0
	11.5	2.41	20.7	5.3	580		700
	12	2.47	20,9	5.4
	12.5	2.53	21.1	5.6
	13	2.59	21.3	5.7
	13.5	2.64	21.5	5.9
	14	2.70	21,7	6,0
	14.5	3.02	22.5	6.8	660	1275	800	2500	3000
	15	3.08	22,7	6,9
	15.5	3.14	22.9	7.1
	16	3.21	23.1	7.2
	16.5	3.27	23.2	7.4
	17	3.34	23.4	7.6
	17.5	3.84	24,7	8.8	745	1290	900
	18	3.91	24.9	9.0
	18.5	3.99	25.1	9.2
	19	4.06	25.3	9.4
	19.5	4.14	25,5	9.6
	20	4.92	27,5	11.5	820	1315	1100	3000	3500
	20.5	5.01	27,7	11.7
	21	5,09	28,0	11.9
	21.5	5.18	28.2	12.2
	22	5.27	28.4	12.4
	22.5	5.36	28.7	12.6
	23	5.71	29,6	13.5	875	1360		3500	4000
	23.5	5.80	29.8	13.7
	24	5.89	30.0	13.9
	24.5	5.99	30,3	14.2
	25	6.08	30,5	14.4
	25,5	6.17	30.8	14.6
	26	7.97	35.3	19.1	925	1660	1200	4000	4500
	26.5	8.09	35.6	19.4
	27	8.22	35,9	19.7
	27,5	8.34	36.2	20.0
	28	8.46	36,6	20.3
	28.5	8.59	36.9	20.7
Kapacitet (t)	raspon (m)	ukupna težina (G)	maks. opterećenje kotača (kN)	min opterećenja kotača (kN)	H1	H2	H3	W	B	C1	C2
5	7.5	2.20	28.7	4.6	580	1460	720	2000	2500	841,5	1310
	8	2.27	29,0	4.7
	8.5	2.33	29.3	4.9
	9	2.40	29.7	5.0
	9.5	2.46	30.0	5.2
	10	2.53	30.2	5.3
	10.5	2.59	30,5	5.5
	11	2.66	30.8	5.6
	11.5	2.91	31,5	6.3	660		800
	12	2.98	31.8	6.4
	12.5	3.05	32,0	6.6
	13	3.12	32.3	6.8
	13.5	3.20	32,5	6,9
	14	3.27	32,8	7.1
	14.5	3.52	33.5	7.7	745	1540	900	2500	3000
	15	3.60	33,7	7.9
	15.5	3.68	33.9	8.1
	16	3.75	34.2	8.3
	16.5	3.83	34.4	8.5
	17	3.90	34.6	8.7
	17.5	4.41	35,9	9.9	820	1500	1000
	18	4.50	36.2	10.2
	18.5	4.59	36,5	10.4
	19	4.68	36.7	10.6
	19.5	4.76	37,0	10.8
	20	5.23	38.2	12.0	875	1545	1100	3000	3500
	20.5	5.33	38,4	12.2
	21	5.42	38,7	12.4
	21.5	5.51	38.9	12.7
	22	5.60	39.2	12.9
	22.5	5.70	39.5	13.1
	23	7.08	42.9	16.6	925	1595	1200	3500	4000
	23.5	7.20	43.2	16.9
	24	7.32	43,6	17.2
	24.5	7.43	43,9	17.4
	25	7.55	44.2	17.7
	25,5	7.67	44,5	18.0
	26	9.01	47.9	21.4	1015	1670	1300	4000	4500
	26.5	9.16	48.3	21,7
	27	9.30	48,6	22.1
	27,5	9.44	49.0	22.5
	28	9,58	49.4	22.8
	28.5	9.72	49,7	23.2
Kapacitet (t)	raspon (m)	ukupna težina (G)	maks. opterećenje kotača (kN)	min opterećenja kotača (kN)	H1	H2	H3	W	B	C1	C2
10	7.5	3.26	51.3	6.1	720	1850	900	2000	2500	1293	1893
	8	3.34	52,1	6.3
	8.5	3.43	52.9	6.5
	9	3.51	53.5	6.6
	9.5	3.59	54.2	6.8
	10	3.67	54.8	7.0
	10.5	3.76	55.3	7.2
	11	3.84	55,8	7.3
	11.5	4.05	56.6	7.9	820	1850	1000
	12	4.14	57.1	8.1
	12.5	4.22	57,6	8.3
	13	4.31	58,0	8.5
	13.5	4.40	58,4	8.7
	14	4.49	58.8	8.9
	14.5	4.80	59,8	9.6	875	1900	1100	2500	3000
	15	4.89	60.2	9.8
	15.5	4.98	60,6	10.1
	16	5.07	60,9	10.3
	16.5	5.17	61.3	10.5
	17	5.26	61,7	10.7
	17.5	5.53	62.5	11.4		1940	1140
	18	5.63	62,8	11.6
	18.5	5.73	63.2	11.9
	19	5.83	63.5	12.1
	19.5	5.92	63.9	12.3
	20	6.89	66,4	14.8	925	2000	1250	3000	3500
	20.5	7.01	66,8	15.0
	21	7.12	67,1	15.3
	21.5	7.24	67.5	15.6
	22	7.36	67.9	15.9
	22.5	7.48	68,2	16.2
	23	8.96	72	19,9	1100	1920	1350	3500	4000
	23.5	9.11	72.5	20.3
	24	9.26	72,9	20,6
	24.5	9.41	73.3	21,0
	25	9.56	73,8	21.4
	25,5	9.71	74.2	21,7
	26	13.09	82,7	30.2	1200		1450	4000	4700
	26.5	13.29	83,3	30.7
	27	13.48	83,8	31.2
	27,5	13.67	84.3	31.6
	28	13.86	84,8	32.1
	28.5	14.05	85,4	32,6
Kapacitet (t)	raspon (m)	ukupna težina (G)	maks. opterećenje kotača (kN)	min opterećenja kotača (kN)	H1	H2	H3	W	B	C1	C2
16	7.5	3.64	77.2	7.0	820	2480	1000	2000	2500	1293	1893
	8	3.74	78.3	7.2
	8.5	3.84	79,4	7.4
	9	3.94	80,4	7.6
	9.5	4.04	81.3	7.9
	10	4.14	82,1	8.1
	10.5	4.24	82,9	8.3
	11	4.34	83.6	8.5
	11.5	4.55	84,6	9.0	875	2525	1100
	12	4.66	85.2	9.3
	12.5	4.76	85,9	9.5
	13	4.87	86,5	9.8
	13.5	4.97	87,1	10.0
	14	5.08	87.6	10.3
	14.5	5.93	90.0	12.4	975		1200	2500	3000
	15	6.06	90,6	12.7
	15.5	6.18	91.1	13.0
	16	6.31	91,7	13.3
	16.5	6.43	92,2	13.6
	17	6.56	92,7	13.9
	17.5	7.19	94,5	15.5	1075		1300
	18	7.33	95,0	15.8
	18.5	7.47	95,5	16.1
	19	7.61	96.0	16.5
	19.5	7.75	96.5	16.8
	20	8.56	98,7	18.9	1130	2570	1400	3000	3500
	20.5	8.72	99.2	19.2
	21	8.87	99.7	19.6
	21.5	9.03	100,2	20.0
	22	9.18	100.8	20.4
	22.5	9.34	101,3	20,8
	23	12.41	109,0	28.4	1280		1550	3500	4000
	23.5	12.61	109,6	28,9
	24	12.81	110.2	29.4
	24.5	13.02	110.9	30.0
	25	13.22	111,5	30,5
	25,5	13.43	112,0	31,0
	26	14.34	114.4	33.2	1300	2600	1600	4000	4700
	26.5	14.55	115,0	33.8
	27	14.77	115.6	34.3
	27,5	14.98	116.3	34,8
	28	15.20	116.9	35,4
	28.5	15.42	117,5	35,9
Kapacitet (t)	raspon (m)	ukupna težina (G)	maks. opterećenje kotača (kN)	min opterećenja kotača (kN)	H1	H2	H3	W	B	C1	C2
20	7.5	5.45	97,9	10.2	900	2450	1050	2000	2700	1394	1933
	8	5.58	99,5	10.5
	8.5	5.70	101,0	10.7
	9	5.83	102,3	11.0
	9.5	5.96	103,5	11.3
	10	6.09	104.6	11.6
	10.5	6.22	105.7	11.8
	11	6.35	106.6	12.1
	11.5	6.99	108,8	13.7	970	2480	1150
	12	7.15	109.8	14,0
	12.5	7.30	110.7	14.4
	13	7.45	111,5	14.7
	13.5	7.60	112,3	15.1
	14	7.76	113,1	15.5
	14.5	8.67	115,8	17.7	1050	2530	1280	2500	3200
	15	8.85	116.6	18.1
	15.5	9.02	117,3	18.6
	16	9.20	118.1	19,0
	16.5	9.37	118,8	19.4
	17	9.55	119,5	19.8
	17.5	10.50	122.2	22.2	1130	2560	1390
	18	10.70	122.9	22,7
	18.5	10.89	123,6	23.1
	19	11.09	124,3	23.6
	19.5	11.28	125,0	24.1
	20	12.02	127.0	25.9	1200	2600	1500	3000	3700
	20.5	12,23	127.7	26.4
	21	12.44	128,4	26.9
	21.5	12.64	129.1	27.4
	22	12.85	129,8	27,9
	22.5	12.96	130.5	28.5
	23	13.88	132.7	30,5	1300		1600	3500	4200
	23.5	14.10	133.4	31,0
	24	14.31	134,0	31.6
	24.5	14.52	134,78	32.1
	25	14.74	135.4	32,6
	25,5	14.96	135.6	33.1
