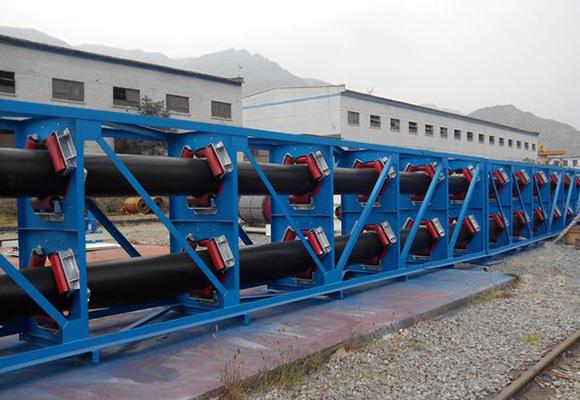

Trakasti sloj cijevi
Opis tipa kontejnera za cjevastu traku Kao vrsta kontinuirane transportne opreme koja je pogodna za okoliš, transporter trakastih cijevi pretežno se koristi za transport ugljena, ugljenokopa, koksa, materijala za miješanje, sinterirane rude, mineralnog praha, naftnog koksa, vapnenca, pješčane i šljunčane agregate ...
Trakasti sloj cijevi
Opis
Kao svojevrsna neprekidna transportna oprema za okoliš, transportna traka s kružnom cijevi uglavnom se koristi za transport ugljena, ugljenokopa, koksa, materijala za miješanje, sinterirane rude, mineralnog praha, naftnog koksa, vapnenca, pješčane i šljunčane agregate, acetilenskog mulja, vlažna prašina, kemijsko gnojivo, sol, otpadni papir, fosforni gips, troska od sumpora i sve vrste rasutih materijala. Kružna cijevna transportna traka ima isti princip rada s običnim transportnim trakom; Naime, koristite trenje za pomicanje trake i njegovih materijala. Najveći dio komponenata može se obično koristiti s običnim transportnim trakom, međutim, razlika je u tome što se transportna traka mora kotrljati u obliku kružne cijevi.
Načelo i struktura kružnog transportera cijevi:
1. Zajednički ulazni otvor
2. Priključak za punjenje
3. Prijelazni dio prijema materijala
4. Posebna tubulozna traka
5. Prijelazni dio istovara materijala
6. Valjak za prijenos
Kada je transportna traka primila materijale iz prijelaznog dijela na svom repu, traka za transport će se postupno smotati u obliku kružnog cjevastog oblika, zatim će se traka za cirkularne cijevi primijeniti za transport materijala na zapečaćen način, transportni remen će se postupno odvijati kada se materijal prevozi u presjek prijelaza glave dok se materijali ne ispuste.
Značajke
1. Može pečati i transportirati skupni materijal.
2. Može organizirati transport rutine u prostoru warp način.
3. Može poboljšati kut nagiba transportiranja.
4. Ne postoji fenomen izvan praćenja.
5. Može transportirati materijale u dva smjera.
Specifikacija
Promjer cijevi | Širina pojasa | Brzina benda (m / s) | |||||||
0.5 | 0.63 | 0,8 | 1 | 1.25 | 1.6 | 2 | 2.5 | ||
Φ100 | 360 | 10.6 | 13.4 | 17 | 21.2 | 26.5 | 33.9 | 42.4 | 53 |
Φ150 | 550 | 23,9 | 30.1 | 38.2 | 47.7 | 59.6 | 76,3 | 95,4 | 119.3 |
Φ200 | 730 | 42.4 | 53,4 | 67.9 | 84,8 | 106 | 135.7 | 169.6 | 212.1 |
Φ250 | 910 | 66.3 | 83,5 | 106 | 132,5 | 165,7 | 212.1 | 265,1 | 331.3 |
Φ300 | 1100 | 95,4 | 120.2 | 152,7 | 190,9 | 238,6 | 305,4 | 381,7 | 477,1 |
Φ350 | 1280 | 129,9 | 163,7 | 207,8 | 259,8 | 324,7 | 415,6 | 519.5 | 649,4 |
Φ400 | 1460 | 169.6 | 213,8 | 271.4 | 339.3 | 424,1 | 542,9 | 678,6 | 848,2 |
Φ450 | 1640 | 214,7 | 270,5 | 343,5 | 429,4 | 536,8 | 687,1 | 858,8 | 1073,5 |
Φ500 | 1820 | 265,1 | 334 | 424,1 | 530.1 | 662,7 | 848,2 | 1060,3 | 1325,4 |
Φ560 | 2050 | 332,5 | 419 | 532 | 665 | 831,3 | 1064 | 1330 | 1662,5 |
Φ600 | 2190 | 381,7 | 480,9 | 610,7 | 763,4 | 954,3 | 1221,5 | 1526,8 | 1908,5 |
Φ630 | 2300 | 420,8 | 530,2 | 673,3 | 841,7 | 1052,1 | 1346,6 | 1683,3 | 2104,1 |
Φ700 | 2550 | 519.5 | 654,6 | 831,3 | 1039,1 | 1298,9 | 1662,5 | 2078,2 | 2597,7 |
Φ800 | 2900 | 678,6 | 855 | 1085,7 | 1357,2 | 1696,5 | 2171,5 | 2714,3 | 3392,9 |
Φ850 | 3100 | 766,1 | 965,2 | 1225,7 | 1532,1 | 1915,1 | 2451,4 | 3064,2 | 3830,3 |
Promjer cijevi (Mm) | Širina pojasa | Brzina benda (m / s) | |||||||
3.15 | 3.55 | 4 | 4.5 | 5 | 5.6 | 6.3 | 7.1 | ||
Φ100 | 360 | 66,8 | 75.3 | 84,8 | 95,4 | 106 | 118,8 | 133.6 | 150,6 |
Φ150 | 550 | 150.3 | 169.4 | 190,9 | 214,7 | 238,6 | 267.2 | 300.6 | 338,8 |
Φ200 | 730 | 267.2 | 301,1 | 339.3 | 381,7 | 424,1 | 475 | 534,4 | 602,2 |
Φ250 | 910 | 417,5 | 470,5 | 530.1 | 596,4 | 662,7 | 742,2 | 835 | 941 |
Φ300 | 1100 | 610,2 | 677,5 | 763,4 | 858,8 | 954,3 | 1068,8 | 1202,4 | 1355 |
Φ350 | 1280 | 818,3 | 922,2 | 1039,1 | 1169 | 1298,9 | 1454,7 | 1636,6 | 1844,4 |
Φ400 | 1460 | 1068,8 | 1204,5 | 1357,2 | 1526,8 | 1696,5 | 1900 | 2137,5 | 2409 |
Φ450 | 1640 | 1352,7 | 1524,4 | 1717,7 | 1932,4 | 2147,1 | 2404,7 | 2705,3 | 3048,9 |
Φ500 | 1820 | 1670 | 1882 | 2120,6 | 2385,6 | 2650,7 | 2968,8 | 3339,9 | 3764 |
Φ560 | 2050 | 2094,8 | 2360,8 | 2660 | 2992,6 | 3325,1 | 3724,1 | 4189,6 | 4721,6 |
Φ600 | 2190 | 2404,7 | 2710,1 | 3053,6 | 3435,3 | 3817 | 4275,1 | 4809,5 | 5420,2 |
Φ630 | 2300 | 2651,2 | 2987,9 | 3366,6 | 3787,5 | 4208,3 | 4713,3 | 5302,4 | 5975,8 |
Φ700 | 2550 | 3273,1 | 3688,7 | 4156,3 | 4675,9 | 5195,4 | 5818,9 | 6546,2 | 7377,5 |
Φ800 | 2900 | 4275,1 | 4817,9 | 5428,7 | 6107,3 | 6785,8 | 7600,1 | 8550,2 | 9635,9 |
Φ850 | 3100 | 4826,2 | 5439 | 6128,5 | 6894,5 | 7660,6 | 8579,8 | 9652,3 | 10.878 |
