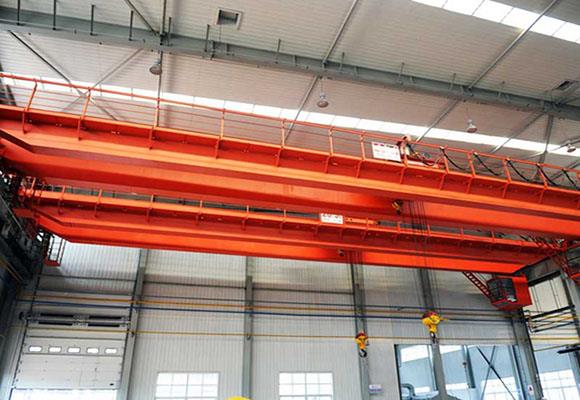

Eksplozijski dokazni mostovni dizalica

Opis

Dvostruka zračna eksplozijska dizalica za kolica zadovoljavaju standarde propisane GB3836.2-2000 Električna oprema zaštićena od eksplozije koja radi u području zaštite od eksplozivnog plina Dio 2: Protupožarna dizalica. Dizalica je dobila potvrdu o eksploziji nakon polaganja ispita po jedinicama koje je odredila vlada za testiranje proizvoda koji su otporni na eksploziju. Eksplozivne oznake su Exd02CT4.

Ovaj proizvod je prikladan za područja na kojima eksplozija, prijenos nije veći od ⅡB ili ⅡC, a skupina temperature paljenja zapaljivog plina ili eksplozivne smjese pare i plina nije manja od T4. Primjenjive opasne zone su zona 1 i zona 2 (za detalje pogledajte GB3836.1-2000).

Ovaj proizvod se općenito kontrolira na tlu, ali dopušteno je i upravljanje iz vozačke kabine. Radna ocjena je srednja.

Tehnički podaci

Kapacitet	T	5
pedalj	m	10.5	13.5	16.5	19.5	22.5	25,5	28.5	31,5
Visina podizanja	m	16m
Brzina podizanja	m / min	15.5
Brzina putovanja kolica	m / min	19.6 (14.6)
Brzina kretanja dizalice	m / min	22,3 (12)
Totalna tezina	kg	12.700	14.200	16100	18600	21000	25.400	28500	31400
Maks. Opterećenje kotača	KN	72	78	84	92	97	109	117	124
Željezo se preporučuje	Model	43kg / m
Ukupna snaga motora	kW	10
Glavna dimenzija (mm)	Span (m)	10.5	13.5	16.5	19.5	22.5	25,5	28.5	31,5
Željeznički gornji dio do vrha dizalice	H	1763
Željeznički gornji dio kuka	H4	71
Udaljenost baze dizalice	W	3400			3550		5000
Širina dizalice	B	5054			5204		5948
Udaljenost željeznice kolica	K	1400
Kvačica je ostavila ograničenje	S1	800
Hook pravo ograničenje	S2	1250

Kapacitet	T	10
pedalj	m	10.5	13.5	16.5	19.5	22.5	25,5	28.5	31,5
Visina podizanja	m	16m
Brzina podizanja	m / min	15.5
Brzina putovanja kolica	m / min	20.5 (14.6)
Brzina kretanja dizalice	m / min	22,3 (12)					19 (14,5)
Totalna tezina	kg	14300	16100	18900	20600	23200	27600	31000	34400
Maks. Opterećenje kotača	KN	101	108	117	122	126	135	144	152
Željezo se preporučuje	Model	43kg / m
Ukupna snaga motora	kW	15.5
Glavna dimenzija (mm)	Span (m)	10.5	13.5	16.5	19.5	22.5	25,5	28.5	31,5
Željeznički gornji dio do vrha dizalice	H	1800
Željeznički gornji dio kuka	H4	602/552
Udaljenost baze dizalice	W	4050					5000
Širina dizalice	B	5704			5882		5948
Udaljenost željeznice kolica	K	2000
Kvačica je ostavila ograničenje	S1	1050
Hook pravo ograničenje	S2	1300

Kapacitet	T	16 / 3.2
pedalj	m	10.5	13.5	16.5	19.5	22.5	25,5	28.5	31,5
Visina podizanja	m / a	16m / 18m
Brzina podizanja	m / min	15.5
Brzina putovanja kolica	m / min	20,5 (13)
Brzina kretanja dizalice	m / min	19 (14,5)					17 (14,5)
Totalna tezina	kg	19.100	20300	23.400	26.400	28800	33100	36.300	39.400
Maks. Opterećenje kotača	KN	138	146	152	166	173	185	194	203
Željezo se preporučuje	Model	43kg / m
Ukupna snaga motora	kW	23,9 (23,2)
Glavna dimenzija (mm)	Span (m)	10.5	13.5	16.5	19.5	22.5	25,5	28.5	31,5
Željeznički gornji dio do vrha dizalice	H	2043/2043
Željeznički gornji dio kuka	H4	860/780
Udaljenost baze dizalice	W	4000			4100		5000
Širina dizalice	B	5864			5928		6438
Udaljenost željeznice kolica	K	2000
Kvačica je ostavila ograničenje	S1 / S2	1040/1850
Hook pravo ograničenje	S3 / S4	1500/2310

Kapacitet	T	20/5
pedalj	m	10.5	13.5	16.5	19.5	22.5	25,5	28.5	31,5
Visina podizanja	m / a	12m / 14m
Brzina podizanja	m / min	15.5
Brzina putovanja kolica	m / min	20.5 (14.6)
Brzina kretanja dizalice	m / min	19 (14,5)					17 (14,5)
Totalna tezina	kg	19.900	21300	23500	27700	30.300	34.600	38.300	41.500
Maks. Opterećenje kotača	KN	160	167	176	189	197	209	220	229
Željezo se preporučuje	Model	43kg / m
Ukupna snaga motora	kW	25,7 (25)
Glavna dimenzija (mm)	Span (m)	10.5	13.5	16.5	19.5	22.5	25,5	28.5	31,5
Željeznički gornji dio do vrha dizalice	H	2045/2045
Željeznički gornji dio kuka	H4	858/858
Udaljenost baze dizalice	W	4000			4100		5000
Širina dizalice	B	5864			5928		6438
Udaljenost željeznice kolica	K	2000
Kvačica je ostavila ograničenje	S1 / S2	1030/1930
Hook pravo ograničenje	S3 / S4	1420/2320

Kapacitet	T	32/5
pedalj	m	10.5	13.5	16.5	19.5	22.5	25,5	28.5	31,5
Visina podizanja	m / a	16m / 18m
Brzina podizanja	m / min	15.5
Brzina putovanja kolica	m / min	20 (12,3)
Brzina kretanja dizalice	m / min	17 (14,5)					19,4 (14,5)
Totalna tezina	kg	26.900	28.600	32100	35500	39.800	44.900	49.200	52.700
Maks. Opterećenje kotača	KN	234	248	260	275	287	303	314	325
Željezo se preporučuje	Model	43kg / m
Ukupna snaga motora	kW	42.2 (40.7)			43,6 (40,7)
Glavna dimenzija (mm)	Span (m)	10.5	13.5	16.5	19.5	22.5	25,5	28.5	31,5
Željeznički gornji dio do vrha dizalice	H	2230
Željeznički gornji dio kuka	H4	800
Udaljenost baze dizalice	W	4650			4700		5000
Širina dizalice	B	6478			6628		6928
Udaljenost željeznice kolica	K	2500
Kvačica je ostavila ograničenje	S1 / S2	1070/2050
Hook pravo ograničenje	S3 / S4	1700/2680

Kapacitet	T	50/10
pedalj	m	10.5	13.5	16.5	19.5	22.5	25,5	28.5	31,5
Visina podizanja	m / a	12m / 16m
Brzina podizanja	m / min	15.5
Brzina putovanja kolica	m / min	19.1 (15.3)
Brzina kretanja dizalice	m / min	19.4 (14.4)					19.3 (14.4)
Totalna tezina	kg	35.300	37.800	42000	46.100	50100	55.600	59.600	64.900
Maks. Opterećenje kotača	KN	333	354	373	385	404	421	434	450
Željezo se preporučuje	Model	43kg / m
Ukupna snaga motora	kW	23,9 (23,2)
Glavna dimenzija (mm)	Span (m)	10.5	13.5	16.5	19.5	22.5	25,5	28.5	31,5
Željeznički gornji dio do vrha dizalice	H	2744			2750
Željeznički gornji dio kuka	H4	1020			1014
Udaljenost baze dizalice	W	4800					5000
Širina dizalice	B	6828			6858		7058
Udaljenost željeznice kolica	K	2500
Kvačica je ostavila ograničenje	S1 / S2	1005/2200
Hook pravo ograničenje	S3 / S4	2000/3195

Kapacitet	T	75/20
pedalj	m	13.5	16.5	19.5	22.5	25,5	28.5	31,5
Visina podizanja	m / a	20/22
Brzina podizanja	m / min	1,86 / 4.2
Brzina putovanja kolica	m / min	10
Brzina kretanja dizalice	m / min	15,4 (9,88)				15,7 (9,9)
Totalna tezina	kg	26.900	28.600	32100	35500	39.800	44.900	49.200
Maks. Opterećenje kotača	KN	219	302	314	324	333	345	356
Željezo se preporučuje	Model	43kg / m
Glavna dimenzija (mm)	Span (m)	13.5	16.5	19.5	22.5	25,5	28.5	31,5
Željeznički gornji dio do vrha dizalice	H	3422	3422	3426	3430	3428	3432	3434
Željeznički gornji dio kuka	H4	1588	1588	1584	1580	1582	1578	1576
