Niskotlačna konstrukcijska dizalica za jednokratnu gredu za spremanje troškova gradnje - Vijesti

Niske glave Jednokrevetna greda za nadzemne dizalice za spremanje troškova gradnje

- Oct 05, 2017 -

Osnovne informacije

Ime: Lowhead soba Jednokrevetna greda nadzemna dizalica za spremanje troškova gradnje

Vrsta: Jedna greda s kranom

Raspon: do 22,5 m

Radna grupa: A3-A5

Metoda kontrole: Pendent / Wireless

Sigurnosna zaštita: Da

Ograničenja putovanja: Da

Poslužna usluga: Da

Razdoblje jamstva: 12 mjeseci

Prilagođeni dizajn: dostupan

Struktura greda: Vrsta čvrstih kutija

Slikarstvo Boja: kao Potražnja

Transportni paket: drveni okvir

Kapacitet: 3-20T

Span: 5-25M

Podrijetlo: Henan, Kina

Opis proizvoda

Dio 1: Opisi

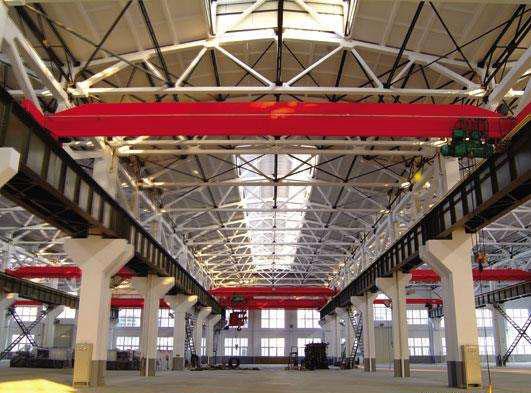

LDP Tip niske visine jednosmjerna nadzemna dizalica je vrsta lagane opreme za podizanje s vrlo niskim razmacima. Električno podizanje mehanizma za podizanje postavljeno je na jednoj strani glavnog nosača, tako da može povećati prostor kuka i smanjiti troškove izgradnje čeličnih postrojenja. Uz prednosti glatke vožnje, uske strukture, visoke čvrstoće, sigurnosti i pouzdanosti te dobre izvedbe, široko se koristi u situaciji kada je visina čišćenja radionice vrlo niska ili klijent želi maksimalnu visinu dizanja.

Dio2: Detaljne konfiguracije

Mehaničke značajke
- LDP dizalica uglavnom se sastoji od glavne grede, poprečnog greda, kabine, električnih dijelova i mehanizma za podizanje (električni podizač, podizač lanca)
Glavni nosač može biti u obliku krute kutije
-Shot-blasting Sa2.5 za potpuni nosač nakon zavarivanja, otpuštanje stresa
-Epoxy cink bogata kvalitetna slika, 2x2 sa 140μ M
-10.9 klasa Veliki zategnuti vijci koji se montiraju između nosača i nogu
Sustav za vožnju motorom ili tradicionalni sustav LD Driver
-Smoothly kreće, učinkovito kočenje, dug životni vijek

Električne značajke
- napajanje strujom
- Svi pokreti za dizalo i dizalice su neovisni i mogu se izvoditi istodobno.
Upravljačke ploče su IP54
- Komponente su smještene na način održavanja, a cjelokupni izgled pruža dobru zaštitu
- Žičani kabeli su suspendirani na kabelskim sedlerima, pričvršćeni na kolica za kabele, koji se izvode u pocinčanim C-stazama.

Zaštitne značajke
- Ograničivač preopterećenja, granična sklopka (podizanje i vožnja), uređaj za zaustavljanje blokade, pufer, vodilica, zaštitni poklopac, sabirna pločica sabirnice, uređaj protiv sudara, glavna izolacijska sklopka, sustav zaustavljanja u nuždi, zaštita od preopterećenja motora

Dio 3: Skica i tehnički podaci (uzmite 3T dizalicu kao primjer)

capacityt	raspon (m)	(G) ukupna težina	Rmax (kN)	Rmin (kN)	H1 (mm)	H2 (mm)	W (mm)	B (mm)	E (mm)	L1 (mm)	L2 (mm)
3	7.5	2,705	20.1	5.39	1065	-130	2500	3000	965	1413	1496
	8	2,767	20.48	5.51
	8.5	2,845	20.87	5.68
	9	2,907	21.2	5.81
	9.5	2,969	21.51	5.94
	10	3.03	21,8	6.08
	10.5	3.108	22.12	6.25
	11	3,172	22.4	6.4
	11.5	3,519	23.38	7.24	1130	-65			1000
	12	3.591	23.65	7.4
	12.5	3,686	23.98	7.63
	13	3,759	24.25	7.8
	13.5	3,835	24.51	7.98
	14	3.907	24.76	8.15
	14.5	4,278	25.51	8.81	1180	-15	3000	3500	1280
	15	4,357	25.76	8.99
	15.5	4,437	26.02	9.19
	16	4,513	26.27	9.37	1230	35	3500	4000	1545
	16.5	4,612	26.56	9.61
	17	4,689	26,8	9.79
	17.5	5,066	28.05	10.98
	18	5,145	28.29	11.17
	18.5	5,255	28.61	11.44
	19	5,337	28.85	11.64
	19.5	5,422	29.02	11.84
	20	6,312	31.37	14.05	1300	105			1570
	20.5	6,441	31.72	14.37
	21	6,543	32.01	14.62
	21.5	6,642	32.09	14.87
	22	6,747	32.58	15.13
	22.5	6,877	32.93	15.45

LDP niskotlačna nadzemna dizalica
Kapacitet (t)	1t	2t	3t	5t	10t
Span (m)	7.5m ~ 22.5m, ili drugi posebni raspon
Visina podizanja (m)	6m, 9m, 12m ili drugu visinu specail
Brzina podizanja (m / min)	8 ili 8 / 0,8	8 ili 8 / 0,8	8 ili 8 / 0,8	8 ili 8 / 0,8	7or7 / 0,7
Brzina kolica (m / min)	20	20	20	20	20
Brzina mosta (m / min)	30	30	30	30	30
Radna dužnost	A4	A4	A4	A4	A4
Napajanje	380V, 50Hz ili drugo
