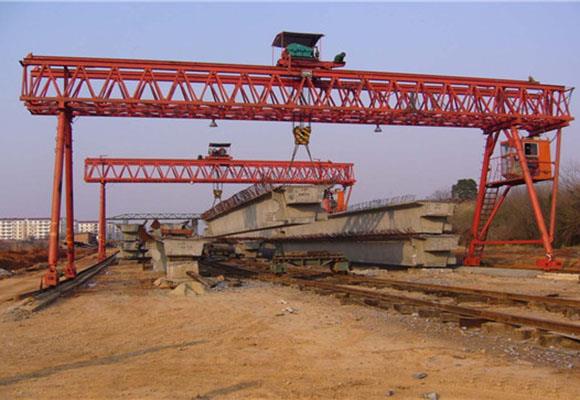

Inženjerska gantry crane
Opis
Inženjerska gantryna dizalica posebna je konstrukcijska dizalica koja se razvija na osnovu opće podizne dizalice prema radnim zahtjevima i radnim uvjetima podzemne konstrukcije.
Inženjerska ograda dizalice sastoji se od rakova, kolodvora, kolica, putujućeg mehanizma, mehanizma hidrauličkog prometa, kabine i električne opreme.
Na rakovici je opremljen hidraulični mehanizam prometa koji se sastoji od hidrauličke radne stanice i kuke za okretanje troske.
Na sredini nosača snopa je kuka, koja se koristi za podizanje zajedničkih članaka.
Putni mehanizam kolica je pogon na 4 kotača u 8 kotača. Motor koji je fiksiran na kolicima upravlja kotačima pomoću okomitog reduktora brzine. Opremljena je vjetrobrana stezaljka. Odvoji se od tračnice kada je dizalica u normalnom pogonu, a kada dizalica prestane raditi, operater će spustiti stezaljku kako bi uhvatio tračnicu kako bi se izbjeglo klizanje dizalice.
Zemljin smjer dampinga ovisi o gradilištu.
Značajke
1. Razumna struktura i povoljna izvedba.
2. Glatko pokretanje i zaustavljanje.
3. Siguran i pouzdan putovanje, dugi vijek trajanja.
4. Niska buka, udobna kabina s dobrim pogledom.
5. Jednostavna instalacija i praktično održavanje.
6. Izvrsna izmjenjivost dijelova i komponenti.
7. Pogon dizalice: IP54 ili IP44, izolacija razine F.
Specifikacija
Kapacitet | T | 40 | ||
pedalj | m | 20 | 30 | 40 |
Visina podizanja | m | 9 | ||
Brzina podizanja | m / min | 1 | ||
Brzina putovanja kolica | m / min | 10 | ||
Brzina kretanja dizalice | m / min | 14 | ||
Maks. Opterećenje kotača | KN | 175 | 190 | 220 |
Željezo se preporučuje | Model | 43kg / m | ||
Ukupna snaga motora | kW | 22.8 | 26 | |
Glavna dimenzija (mm) | Span (m) | 20 | 30 | 40 |
Udaljenost baze dizalice | W | 6000 | ||
Širina dizalice | B | 8286 | ||
Kvačica je ostavila ograničenje | S1 | 1500 | ||
Hook pravo ograničenje | S2 | 1500/2000 | ||
| Kapacitet | T | 60 | ||
pedalj | m | 20 | 30 | 40 |
Visina podizanja | m | 9 | ||
Brzina podizanja | m / min | 0.95 | ||
Brzina putovanja kolica | m / min | 10 | ||
Brzina kretanja dizalice | m / min | 15 | ||
Maks. Opterećenje kotača | KN | 240 | 260 | 280 |
Željezo se preporučuje | Model | 43kg / m | ||
Ukupna snaga motora | kW | 30 | ||
Glavna dimenzija (mm) | Span (m) | 20 | 30 | 40 |
Udaljenost baze dizalice | W | 6000 | ||
Širina dizalice | B | 8286 | ||
Kvačica je ostavila ograničenje | S1 | 2000 | ||
Hook pravo ograničenje | S2 | 1500/2000 | ||
| Kapacitet | T | 80 | |
pedalj | m | 20 | 30 |
Visina podizanja | m | 9 | |
Brzina podizanja | m / min | 0,8 | |
Brzina putovanja kolica | m / min | 10 | |
Brzina kretanja dizalice | m / min | 15 | |
Maks. Opterećenje kotača | KN | 290 | 305 |
Željezo se preporučuje | Model | 43kg / m | |
Ukupna snaga motora | kW | 31.4 | |
Glavna dimenzija (mm) | Span (m) | 20 | 30 |
Udaljenost baze dizalice | W | 6000 | |
Širina dizalice | B | 8286 | |
Kapacitet | T | 100 | |
pedalj | m | 20 | 30 |
Visina podizanja | m | 12 | |
Brzina podizanja | m / min | 0,8 | |
Brzina putovanja kolica | m / min | 10.5 | |
Brzina kretanja dizalice | m / min | 13 | |
Maks. Opterećenje kotača | KN | 190 | 205 |
Željezo se preporučuje | Model | 43kg / m | |
Ukupna snaga motora | kW | 46.4 | |
Glavna dimenzija (mm) | Span (m) | 20 | 30 |
Udaljenost baze dizalice | W | 12.876 | |
Širina dizalice | B | 7500 | |
Kvačica je ostavila ograničenje | S1 | 2000 | |
Hook pravo ograničenje | S2 | 2000 | |
